Opći opis

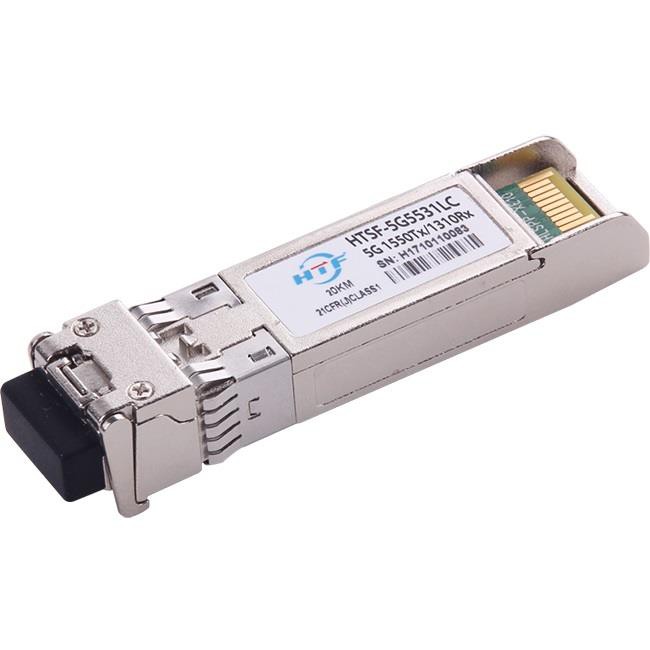

HTSF-5G3155Lx / HTSF-5G5531Lx primopredajnici pružaju jedinstveno poboljšano sučelje za digitalni dijagnostički nadzor, koje omogućuje pristup u stvarnom vremenu radnim parametrima uređaja poput temperature primopredajnika, struje laserske pristranosti, prenesene optičke snage i primljenog optičkog napajanja i primopredajnog napona. Također definira sofisticirani sustav alarma i zastava upozorenja, koji upozorava krajnje korisnike kada su određeni radni parametri izvan tvornički postavljenog normalnog raspona.
SFP + MSA definira 256-bajtnu memorijsku kartu u EEPROM-u koja je dostupna preko dvožičnog serijskog sučelja na 8-bitnoj adresi 1010000X (A0h). Sučelje za digitalni dijagnostički nadzor koristi 8-bitnu adresu 1010001X (A2h), tako da izvorno definirana mapa memorije serijskog ID-a ostaje nepromijenjena.
Tip modela | SFP-5G-LR | Marka | HTFuture |
Inkapsulacija | SFP | Stopa podataka | 5.0Gb / s |
Talasna dužina | Tx1550nmRx1310nm | Dosegni | 15km |
Interfejs | Duplex LC | LD | DFB |
Tip kabla | SMF | Podrška za DDM | Da |
Tx snaga | -4 ~ 1dBm | Rx Sens | -15dBm |
Temperatura | 0 ~ 70 ° C (32 ~ 158 ° F) | Garancija kvaliteta | 3 godine |
Značajke
● Brzina prijenosa podataka do 5.0Gb / s
● 1310 nm DFB laser i PIN prijemnik za HTSF-5G3155Lx
● 1550nm DFB laser i PIN prijemnik za HTSF-5G5531Lx
● 2-žično sučelje s integriranim digitalnim dijagnostičkim nadzorom
● Prenos do 15 km na SMF-u
● BIDI LC optički konektor
● Pojedinačno + 3.3V napajanje
● Metalno kućište, za niži EMI
● Maksimalna potrošnja energije 1.1W
● RoHS-6 kompatibilan i bez olova
● SFF-8472 MSA kompatibilnost i SFF-8431
● Radna temperatura kućišta:
● komercijalno: 0 ° C do + 70 ° C
● Prošireno: -10 ° C do + 80 ° C
● Industrijski: -40 ° C do + 85 ° C
Aplikacije
● Vlaknasti kanal
● CPRI / OBSAI sučelje
● SDH / sonet
Apsolutna maksimalna ocena
Valja napomenuti da rad koji prelazi bilo koje pojedinačne apsolutne maksimalne ocjene može uzrokovati trajno oštećenje ovog modula.
Parametar | Simbol | Min | Maks | Jedinica | Napomene |
Temperatura skladištenja | TS | -40 | 85 | ºC | |
Napon napajanja | VCC | -0.5 | 3.6 | V | |
Relativna vlaga (bez kondenzacije) | RH | 5 | 95 | % | |
Prag oštećenja | THd | 5 | dBm |
Preporučeni radni uslovi i zahtjevi za napajanje
| Parametar | Simbol | Min | Tipično | Maks | Jedinica | Napomene |
Radna temperatura kućišta | TOP | 0 | 70 | ºC | komercijalno | |
Napon napajanja | VCC | 3.135 | 3.3 | 3.465 | V | |
Stopa podataka | 5.0 | Gb / s | ||||
Visoki upravljački ulazni napon | 2 | Vcc | V | |||
Niskonamenski ulazni napon | 0 | 0,8 | V | |||
Udaljenost udaljenosti (SMF) | D | 15 | km | 9 / 125um |
Mehaničke dimenzije
FAQ
1. Pitanje: Samo pazim da li u ove ispravne mogu priključiti LC konektor?
Odgovor: Da, ovo su LC. Obavezno koristite MMF, a ne SMF za -SR broj dijela.
2. Pitanje: Ako želim povezati brokat s mrežom pomoću sfp + modula, ako miješam primopredajnike brokata i mreže, oni bi trebali raditi ispravno?
Odgovor: Sve dok oba uređaja prepoznaju instalirane SFP + module, tj. Slanje / primanje svjetla, tada će povezivanje funkcionirati između njih dvojice koristeći Ethernet standarde.
3. Pitanje: Hoće li ovo raditi sa jednostrukim ili više modom ili sa oba načina?
Odgovor: 10GBase-SR je multimodelan, a talasna dužina 850nm to potvrđuje. Ekvivalentni single-mode bio bi nešto poput 10GBase-LR i imao bi valnu dužinu (normalno) 1310nm.
4. Pitanje: Isporučujete li međunarodno?
Odgovor: Da, možemo poslati brod gdje god želite. Ako primimo vaš račun za plaćanje, robu ćemo poslati putem našeg špeditera ili na vaš račun za otpremu. Kako biste izračunali najbolji trošak dostave za vas, molimo vas da nas obavijestite o svom poštanskom broju. Ako trebate prijaviti iznos za smanjenje uvoznog poreza, molimo vas da razgovarate o našoj prodaji na mreži.
