Opći opis

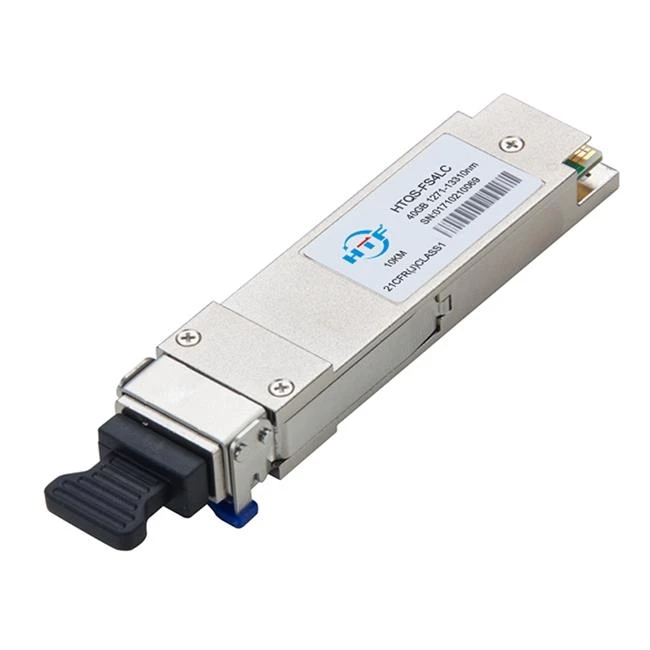

QSFP full-duplex optički modul nudi 4 nezavisna kanala za prijenos i prijem, od kojih je svaki sposoban za rad od 10,3Gbps za ukupnu brzinu prijenosa podataka od 40Gbps 10km koristeći single mode vlakna. Ovi moduli su dizajnirani da rade preko single-mod sistema vlakana koristeći 1310nm DFB laserski niz. Trakasti kabl sa optičkim vlaknima sa MPO/MTPTM konektorom može se priključiti u utičnicu QSFP modula. QSFP plus PSM LR4 je jedna vrsta paralelnog primopredajnika koji obezbeđuje povećanu gustinu portova i ukupnu uštedu troškova sistema.
Form Type | QSFP{0}}G-LR4 | Brand | HTFuture |
Enkapsulacija | QSFP plus | Brzina prenosa podataka | 44.8Gb/s |
Talasna dužina | 1271~1331 (nm) | Reach | 30KM |
Interfejs | MPO/MTP | LD | EML |
Vrsta kabla | SMF | DDM podrška | Da |
TX Power | -6~3dBm | Rx Sens | <> |
Temperatura | 0 do 70 stepeni (32 do 158 stepeni F) | Garancija kvaliteta | 3 godine |
Karakteristike
• Četvorokanalni full-duplex primopredajni moduli
• Brzina prenosa podataka do 11,2Gbit/s po kanalu
• Do 10 km prijenosa jednomodnog vlakna
• Mala potrošnja energije<2.5w,meet class="">
• Temperatura radnog kućišta: 0 do 70 stepeni
• 3.3V napon napajanja
• Hot Pluggable QSFP faktor forme
• Usklađen sa RoHS 6
• Jednostruka utičnica za MPO konektor
• Ugrađena digitalna dijagnostička funkcija
Prijave
• Infiniband QDR i DDR interkonekcije
• 40G Ethernet
• Vlasničke interkonekcije velike brzine
Data centar
Optičke karakteristike
Parametar | Simbol | Min | Tipično | Max | Jedinica | Bilješke | |
Predajnik | |||||||
Centralna talasna dužina | λC | 1270 | 1310 | 1350 | nm | 1 | |
RMS spektralna širina | λrms | 3.5 | nm | 1 | |||
Prosječna snaga pokretanja, svaka traka | PAVG | -5.5 | -0.5 | plus 2.3 | dBm | ||
Amplituda optičke modulacije (OMA) | POMA | -4.5 | -0.5 | plus 3.5 | dBm | 1 | |
Razlika u snazi pokretanja između bilo koje dvije trake | Ptx,razl | 5.0 | dB | ||||
Snaga pokretanja u OMA minus predajnik i kazna disperzije (TDP), svaka traka | OMA-TDP | -9.7 | dBm | 1 | |||
Vrijeme uspona/pada | Tr/Tf | 50 | ps | ||||
Omjer izumiranja | ER | 3.5 | dB | ||||
Relativni intenzitet buke | Rin | -128 | dB/Hz | ||||
Tolerancija gubitka optičkog povrata | TOL | 12 | dB | ||||
Refleksija predajnika | RT | -12 | dB | ||||
Margina maske za oči odašiljača | EMM | 10 | posto | 2 | |||
Definicija maske za oči odašiljača {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | ||||||
Prosječna Launch Power OFF predajnik, svaka traka | Poff | -30 | dBm | ||||
Centralna talasna dužina | λC | 1270 | 1310 | 1350 | nm | ||
Prag oštećenja | THd | plus 3 | dBm | ||||
Preopterećenje, svaka traka | OVL | plus 2.3 | dBm | ||||
Osetljivost prijemnika u OMA, svaka traka | SEN | -11.5 | dBm | ||||
Razlika u snazi prijema između bilo koje dvije trake (OMA) | Prx,razl | 5.0 | dB | ||||
Prag utvrđivanja gubitka signala | LOSA | -30 | dBm | ||||
Gubitak signala Deassert Threshold | LOSD | -15 | dBm | ||||
LOS histereza | LOSH | 0.5 | 6 | dB | |||
Optički povratni gubitak | ORL | -12 | dBm | ||||
Primite električnu gornju graničnu frekvenciju od 3 dB, svaka traka | Fc | 12 | GHz | ||||
Preporučeni filter za napajanje
Trake i dodjela optičkog interfejsa
Port optičkog interfejsa je muški MPO konektor. Četiri pozicije vlakana na lijevoj strani, kao što je prikazano na slici 2, sa ključem prema gore, koriste se za optičke signale za prijenos (kanal 1 do 4). Položaji vlakana na desnoj strani se koriste za optičke prijemne signale (kanal 4 do 1). Centralna četiri vlakna su fizički prisutna.
Mehaničke dimenzije
pažnja:Da bi se minimizirale refleksije izazvane MPO vezom, za ovaj proizvod se koristi MPO utičnica sa krajnjom stranom pod uglom od 8- stepena. Muški MPO konektor sa krajnjom stranom 8- stepena treba koristiti sa ovim proizvodom kao što je ilustrovano na slici ispod.
FAQ
1. Pitanje: Hoće li ovo funkcionirati s Juniperom?
Odgovor: Da, hoće.
2. Pitanje: Da li je moguće naručiti 400 do 500 ovih?
Odgovor: Naravno! Kontaktirajte nas na "sales2@htfuture.com", mi ćemo vam ponuditi sniženu cijenu za ovu masovnu narudžbu. Radujemo se saradnji sa vama.
3. Pitanje: Da li radi sa bilo kojim fiber kablom kao što su om1, om2, om3, om4 multimode fiber kablovi?
Odgovor: Da, OM1, OM2, OM3, OM4 LC do LC dupleks višemodni vlaknasti kablovi mogu raditi sa ovim modulom.
4. P: Da li nudite 40G QSFP plus transeiver koji rade u industrijskom temperaturnom rasponu?
O: Žao nam je, 40G QSFP plus primopredajnik koji radi na industrijskom temperaturnom rasponu trenutno nije dostupan, ali je u razvoju. Molimo ostanite sa nama.
5. P: Koje vrste prilagođenih izbora se nude u HTFutureu?
O: Što se tiče prilagođenih primopredajnika, HTFuture nudi redovne prilagođene izbore kao što su kompatibilnost, udaljenost prijenosa, radna temperatura, uzorak etikete, boje etikete itd. Štaviše, HTFuture pozdravlja svaki upit za prilagođene proizvode i rješenja za sve potrebe i specifikacije.
