DAC se široko koristi u mreži skladišnog područja, data centru i kompjuterskoj vezi visokih performansi, i postepeno raste u mrežnoj komunikaciji.naširoko se koristi u mreži prostora za pohranu, data centru i kompjuterskoj vezi visokih performansi, i postepeno raste u mrežnoj komunikaciji.
Postoje dvije vrste DAC-a, jedna je 10g SFP + DAC, druga je 40g qsfp + do 4 SFPs +. Portovi ovih kablova se ne mogu zamijeniti, samo se gotove žice mogu zamijeniti zajedno, a glava modula i bakarni kabel se ne mogu odvojiti.
Osobine
U sausu sa SFF- 8436, SFF-8431, SFF-8432 i SFF-8472
Do 10. Brzina podataka od 3125Gbps po kanalu
Do 7m prijenosa
Operativna temperatura: -40°C do +80°C
Jednostruko napajanje 3.3V
RoHS usuđen
Prednosti
Troškovno učinkovita otopina bakra
Najniže ukupno rješenje napajanja sistema
Najniže ukupno sistemsko EMI rješenje
Optimiziran dizajn za integritet signala
Aplikacije
40G Ethernet
Opšte karakteristike proizvoda
Q/4SFP+ DAC specifikacije | |
Broj lanesa | Tx & Rx |
Brzina podataka kanala | 10.3125 Gbps |
Operativna temperatura | 0 do + 70°C |
Temperatura skladištenja | -40 do + 85°C |
Napon opskrbe | 3.3 V nominalno |
Električni interfejs | 38 pinova rubni konektor(QSFP+) 20 pinova rubni konektor(SFP+)
|
Interfejs za upravljanje | Serijski, I2C |
Karakteristike velike brzine
Parametar | Simbol | Min | Kucaj | Max | Jedinice | Zabilješke |
Disencijalni impedancija | Zd | 90 | 100 | 110 | Ω | |
Gubitak povrata ulaza u različite |
SDDXX | <-12+2* ="" sqrt="" (f)="" with="" f="" in=""> | dB | 0.01~4.1GHz | ||
<> Log10/(f/5.5) sa f u GHz | dB | 4.1~11.1GHz | ||||
Common Mode Output Return Loss |
SCCXX | < ="" -7+1.6*f="" with="" f="" in=""> | dB | 0.01~2.5GHz | ||
-3 | dB | 2,5~11,1GHz | ||||
Razlika Waveform Distortion Kazna | dWDPc | 6.75 | dB | |||
VMA Gubitak | L | 4.4 | dB | |||
VMA Gubitak u crosstalk omjeru | Vcr | 32.5 | dB | |||
Koja je struktura brzog kabla DAC?
Jednostavno rečeno, brzi kabl DAC povezuje optičke module na oba kraja kabla.
Do detalja, brzog kabla DAC je napravljen od srebrno obloženog provodnika i pjenice izolirane jezgre žice, koja usvaja liniju par štitova i totalni štit, te tako formira brzog kabela. Evo slike.
Koji su proizvodi brzog kabla DAC?
1: 100g qsfp28 DAC kabel direktne veze
100ge qsfp28 pasivni bakaran kabel može kupcima pružiti 100GB / mogućnost međusobnog povezivanja podataka visoke propusnosti i osigurati 4-way duplex kanale. Brzina rada svakog kanala može biti do 25gb / s, a bandwidth konvergencija je 100GB / s
Sff-8665 / sff-8679 i IEEE 802.3bj i Infiniband EDR
Može podržati udaljenost od 1 m do 3 m. Proizvod se široko koristi u scenarijima sistema Centra za podatke ili Supercomputer Center
2: 100ge qsfp28 to 25g sfp28 DAC direct connect kabel
100ge qsfp28 do 4x 25ge sfp28 paralelni ventilator van pasivni bakarnu kabel može pružiti kupcima 100GB / visoku propusnost podataka mogućnost interkonekcije, od kojih je jedan kraj 100ge qsfp28 a drugi kraj je 4x 25ge sfp28
Sff-8665 / sff-8679 i IEEE 802.3bj i Infiniband EDR
Podržava udaljenost od 1-3 metra, koja se naširoko koristi u scenarijima sistema Centra za podatke ili Superkompjuterskog centra
Prednosti brzog kabla DAC su slijedece:
1. Visoke performanse: pogodan je za ožičenje na kratke udaljenosti u data centru, sa širokim rasponom aplikacija i snažnom sposobnost integracije šeme.
2. Ušteda energije i zaštita okoliša: unutrašnji materijal brzog kabela je bakreno jezgro, prirodni efekt disipacije topline bakra kabela je dobar, ušteda energije i zaštita okoliša.
3. Niska potrošnja energije: niska potrošnja energije brzog kabela. Pošto pasivnom kablu nije potrebno napajanje, potrošnja struje je skoro nula; potrošnja energije aktivnog kabla je uglavnom oko 440mw.
4. Low cost: baker je mnogo jeftiniji od vlakana, tako da korištenje brzog kabela može uveliko smanjiti trošak kablova cijelog data centra.

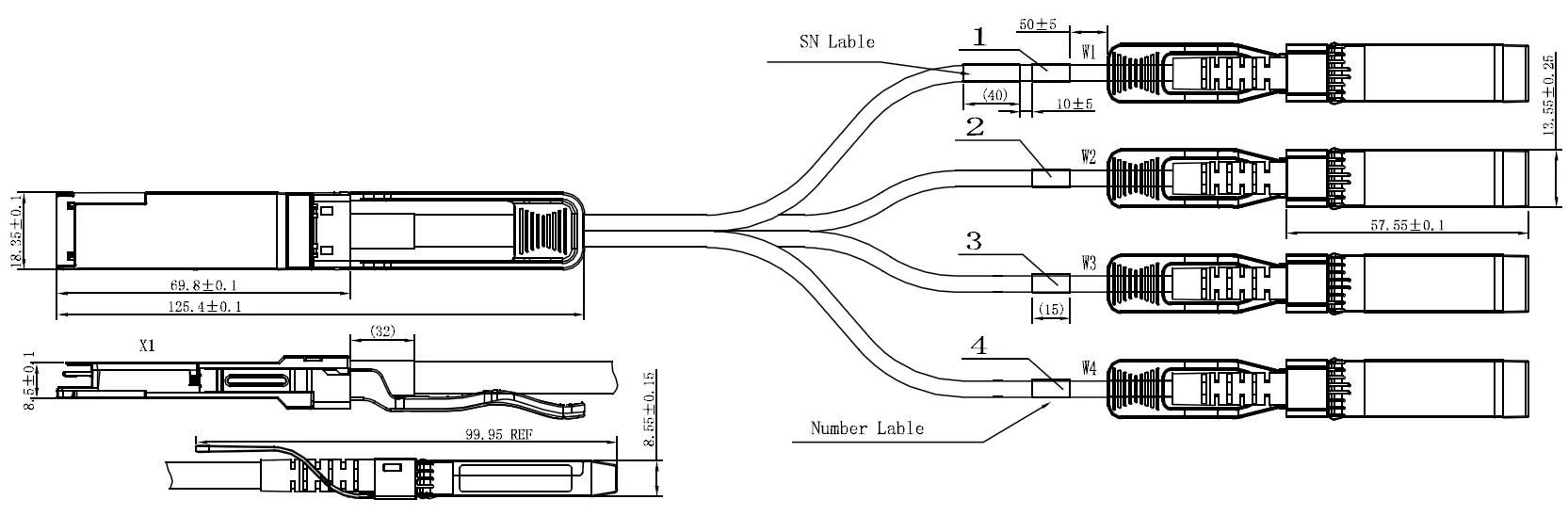

Mehaničke specifikacije
Konektor je kompatibilan sa SFF-8436 do SFF-8432 specifikacije.
U odnosu na AOC, DAC ima mnogo prednosti. Brzina bitne greške (BER) aktivnog kabla Avago je 10-15, dok je brzina direktnog bakra 10-12. To znači da je brzina bitne greške Avago aktivnog kabla manja od jednom dnevno, dok je brzina bakra jedanput u 1-2 minuta. Budući da se visoko frekventni EMI signal obrađuje u plugable modulu, samo će optički signal proći kroz optički kabel, tako da je EMI imunitet aktivnog optičkog kabela bolji od onog direktno povezanog bakranog kabela. Pri brzini od 10g, udaljenost veze SFP + i qsfp + verzija ovih aktivnih kablova može dostići 20 metara, dok su bakanski kablovi tek nešto više od 5 metara. Osim toga, težina aktivnog optičkog kabela je samo 25% od one direktnog bakra kabela, a promjer kabela je manji. Minimalni radijus savijanja kabla je samo 30mm, što je mnogo bolje od onog direktno povezanog bakarnog kabla. Ove pozitivne prednosti mogu kupcima donijeti ispravna rješenja i specifikacije koje ugađaju zahtjevima optičke specifikacije optičke interkonekcije visoke gostoće.
HTF-ov Direct Attach Kablovi imaju kompletan domet, dugo vrijeme garancije i razumnu cijenu.
