S brzim razvojem 5G mreža, potražnja za mrežnim prijenosom podataka eksponencijalno raste. Kao osnovna mreža nosioca, prenosni kapacitet optičkih mreža je ključan za razvoj 5G mreža. Jedno od čarobnih oružja za proširenje prijenosnog kapaciteta optičkih mreža je kontinuirano kopanje duboko u raspoložive resurse opsega optičkih vlakana, odnosno kontinuirano širenje širine prijenosnog puta optičkih mreža. Što je širi put prenosa, prenosni kapacitet optičke mreže će se prirodno povećati. Zatim ću vam govoriti o ovim trakama optičkih vlakana.
Tradicionalni bend
Kao što naziv govori, komunikacija optičkim vlaknima je komunikacija u kojoj se svjetlost koristi kao nosilac informacija, a optičko vlakno kao prijenosni medij. Međutim, nije svako svjetlo prikladno za komunikaciju putem optičkih vlakana. Različite valne dužine svjetlosti (koje se jednostavno mogu shvatiti kao svjetlost različitih boja) imaju različite gubitke u prijenosu u optičkim vlaknima. Svjetlost s velikim gubitkom prijenosa ne može prenositi informacije u optičko vlakno.
Nakon dugotrajnog istraživanja naučnika, prvi put je otkriveno da se svjetlost talasne dužine od 850nm može koristiti kao svjetlo za optičku komunikaciju. Ovaj talasni opseg se takođe direktno naziva talasnim opsegom od 850 nm. Međutim, gubitak prijenosa u području talasne dužine opsega od 850 nm je relativno velik, a ne postoji odgovarajući pojačivač s vlaknima. Stoga je opseg od 850 nm pogodan samo za prijenos kratkog dometa.

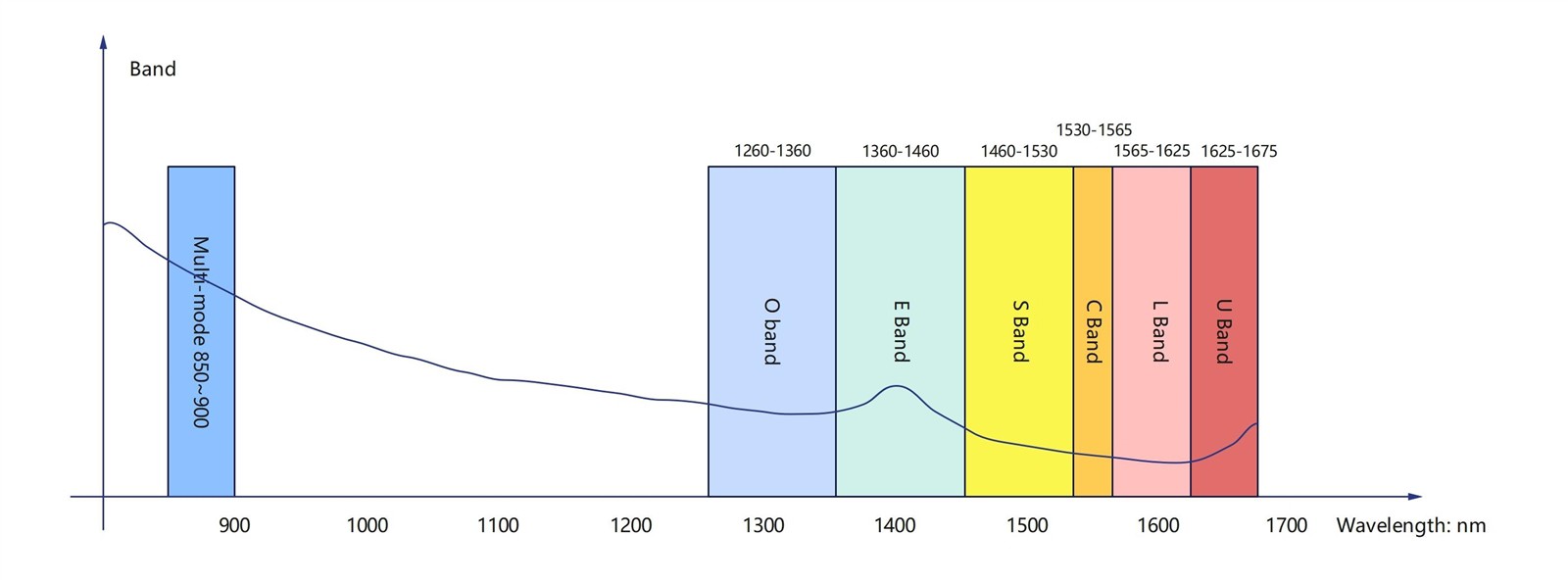

Kasnije su naučnici istraživali optički opseg "regije talasnih dužina sa malim gubicima", odnosno svetlost u oblasti od 1260nm~1625nm, koja je najpogodnija za prenos u optičkim vlaknima. Pogledajte sliku ispod za odnos između gubitka prijenosa i optičkog opsega.
Šta je O-band?
O-opseg je originalni opseg 1260-1360 nm. O-opseg je prvi opseg talasne dužine koji se istorijski koristio za optičke komunikacije, sa minimalnim izobličenjem signala (zbog disperzije).
Šta je E-band?
E-opseg (opseg proširene talasne dužine: 1360-1460 nm) je najmanje uobičajen od ovih opsega. E-band se uglavnom koristi kao produžetak O-pojasa, ali ima malo primjena, uglavnom zbog toga što mnogi postojeći optički kablovi pokazuju veliko slabljenje u E-opsegu, a proizvodni proces je vrlo energetski intenzivan, pa se njegova upotreba u optičkoj komunikaciji je ograničen.
Šta je S-band?
Gubitak vlakana u S-opsegu (opseg kratke talasne dužine) (opseg kratke talasne dužine: 1460-1530 nm) je manji od onog u O-opsegu, a S-opseg se koristi onoliko PON-ova (pasivni optički mrežni) sistemi.
Šta je C band?
C-opseg (Konvencionalni pojas) se kreće od 1530 nm do 1565 nm, što predstavlja konvencionalni opseg. Optičko vlakno pokazuje najmanji gubitak u C-opsegu i ima veću prednost u sistemima prijenosa na velike udaljenosti. Obično se koristi u mnogim gradskim, daljinskim, ultra-dugim i podmorskim optičkim sistemima za prenos u kombinaciji sa WDM iEDFAtehnologije. C-opseg postaje sve važniji kako udaljenosti prijenosa postaju sve veće i vlaknasta pojačala se koriste umjesto optičkih-elektronskih-optičkih repetitora. Upotreba C-opsega se proširila pojavomDWDM(Multipleksiranje guste talasne dužine), koji omogućava da više signala dele jedno vlakno.
Šta je L-band?
L-opseg (opseg duge talasne dužine) (opseg duge talasne dužine: 1565-1625 nm) je drugi opseg talasne dužine sa najmanjim gubicima i često se koristi kada C-opseg nije dovoljan da ispuni zahteve za širinom opsega. Sa široko rasprostranjenom dostupnošću b-dopiranih fiber pojačivača (EDFA), DWDM sistemi su prošireni do L-pojasa i prvobitno su korišteni za proširenje kapaciteta zemaljskih DWDM optičkih mreža. Sada je podmorskim kablovskim operaterima uvedeno da rade istu stvar - proširuju ukupan kapacitet podmorskih kablova.
Budući da je gubitak slabljenja prijenosa dva prozora prijenosa C-opsega i L-opsega najmanji, signalno svjetlo u DWDM sistemu se obično bira u C-opsegu i L-opsegu. Pored O-opsega do L-opsega, postoje još dva opsega, opseg od 850 nm i U-opseg (ultra-dugi opseg: 1625-1675 nm). Opseg od 850 nm je dominantna talasna dužina za multimodne optičke komunikacione sisteme koji uključuju VCSEL (vertikalne šupljine sa površinskim emitujućim laserima). U-opseg se uglavnom koristi za praćenje mreže.
