1.What's Polarity?
U svakoj instalaciji, važno je osigurati da je optički predajnik na jednom kraju povezan s optičkim prijemnikom na drugom. Ovo poklapanje signala odašiljanja (Tx) sa opremom za prijem (Rx) na oba kraja optičke veze se naziva polaritet.
2. Pregled polariteta
U TIA standardu su navedene dvije vrste optičkih veza: serijske veze za dupleks signale i veze za paralelne signale. Ovaj rad razmatra uticaj polariteta na serijske dupleks signale i paralelne signale.
2.1 Fiber Patch kablovi
U TIA standardu su definirana dva tipa dupleks kablova od vlakana: tip A-to-A prikazan na slici 1 i tip A-to-B prikazan na slici 2.
Napomena: A-to-A patch kablovi se ne koriste obično i treba ih koristiti samo kada je to neophodno kao dio metode polariteta (vidi ANSI/TIA-568-C.0).
2.2 MTP/MPO vlaknaAdapter
2.2.1 Adapteri tipa A
Postoje dva tipa adaptera za niz, Tip-A i Tip-B. Adapteri tipa A će spojiti dva konektora niza sa ključevima konektora od ključa gore do ključa.
2.2.2 Adapteri tipa B
Adapteri tipa B će spojiti dva konektora niza sa ključevima konektora od ključa do ključa (ključevi poravnati).
2.3 MTP/MPOarray patch cord
Postoje tri različite12 vlakana MPO/MTP-to-MPO/MTPglavni kablovi definisani u TIA standardu. Tri različita kabla: tipovi A, B i C koriste se za tri različite metode povezivanja A, B i C.

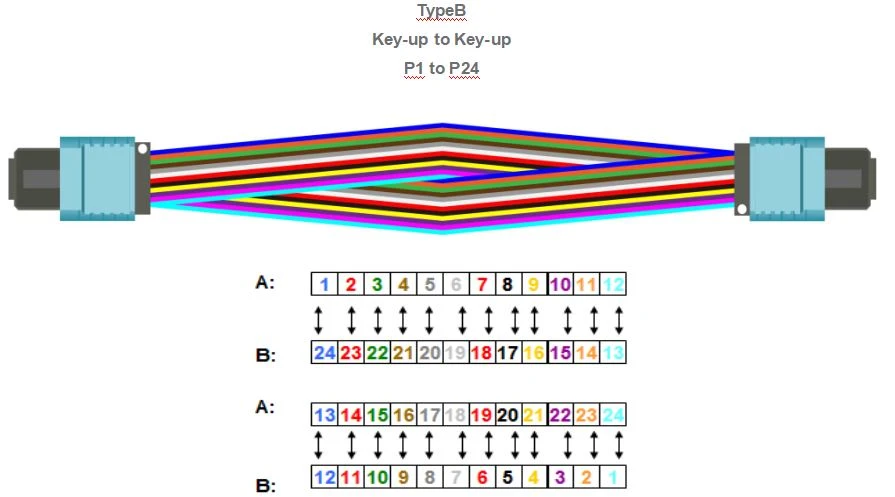

2.4 MTP/MPO od 24 vlaknaarray patch cord
Postoje tri različita 24-vlaknaMPO/MTP-to-MPO/MTPglavni kablovi definisani u TIA standardu (TIA-568.3-D). Tri različita kabla: tip A, B i C koriste se za tri različite metode povezivanja A, B i C.
2.5MTP/MPO preklopni patch kabel
Postoje dva različita MPO/MTP razvodna kabla od 8 vlakana:
40G do 4x10G
Postoje dva različita 12-fiber MPO/MTP kabla za razbijanje

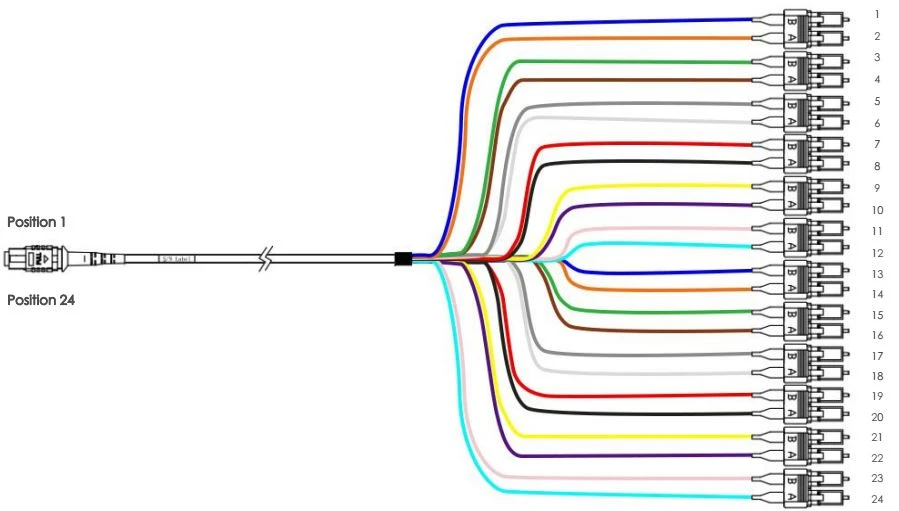

Postoje dva različitaMPO/MTP kablovi za razbijanje od 24 vlakna
