PC, UPC i APC su tri metode brušenja za unutarnju pločicu konektora optičkih vlakana. Ferrula konektora optičkog vlakna je ljuska golog kraja optičkog vlakna, koja se koristi za povezivanje s predajnim ili prijemnim krajem drugog optičkog vlakna. Kada je konektor instaliran na kraju optičkog vlakna, svjetlost će se reflektirati natrag u optičko vlakno prema izvoru svjetlosti, što utječe na prijenos signala. Da bi poboljšali efikasnost prenosa optičkih vlakana, inženjeri su uveli tehnologiju poliranja obruča.
Šta je PC optički konektor?
PC konektor za optička vlakna je konektor poliran fizičkim kontaktom, najčešći je tip poliranja na višemodnim vlaknima OM1 i OM2. Parenja krajnjih strana su u fizičkom kontaktu, to jest, krajnja lica su konveksne lučne strukture, a presjek spoja je ravan, što je zapravo mikro-sferno brušenje i poliranje, koje se najčešće koristi u telekom operaterima' oprema. U dizajnu konektora za PC vlakna postoji blago cilindrična konusna glava kako bi se eliminisao zračni jaz. Prema tome, tipični povratni gubitak u jednodimenzionalnim aplikacijama vlakana je oko -40dB, što je više od originalnog ravnog poliranog stila. Povratni gubitak (-14dB). Međutim, ovaj način poliranja PC konektora zastario je i nastavlja se razvijati u UPC konektore.

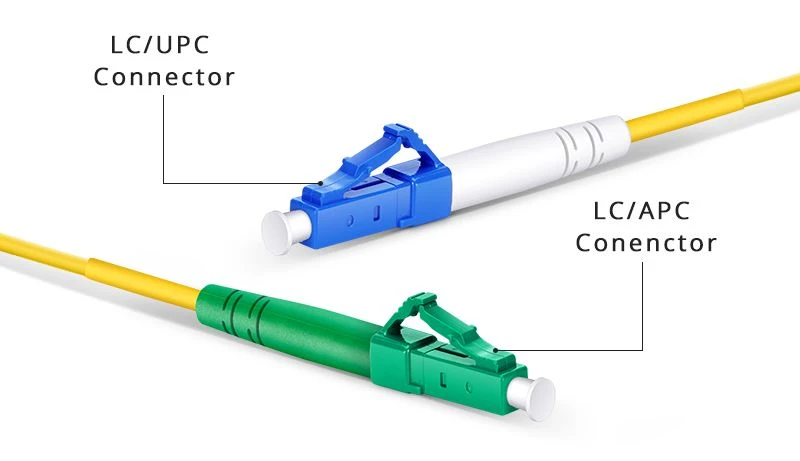

Šta je UPC optički konektor?
UPC, ili super fizički kontakt, nastao je iz PC konektora i ima bolju površinsku obradu. UPC konektori se oslanjaju na mašinsko poliranje, a povratni gubitak veći je od PC konektora, blizu -50dB ili više. Kružna završna obrada koju proizvodi tokom postupka poliranja omogućava optičkim vlaknima da kontaktiraju visoke tačke u blizini jezgre optičkog vlakna gdje se svjetlost širi. Pored toga, kada koristite UPC konektore, osigurajte da specifikacije lasera mogu podnijeti povratni gubitak generiran UPC konektorom. Treba imati na umu da će ponovljeno spajanje i odvajanje dovesti do smanjenja kvaliteta i performansi UPC konektora.
Šta je APC optički konektor?
APC se odnosi na kutni fizički kontakt. Za razliku od UPC konektora, krajnja strana APC konektora je precizno uglačana i oblikuje kut od 8 stepeni s oblogom od vlakana. Zbog toga se većina povratnih gubitaka odražava na oblogu i neće ometati prijenosni signal, oštetiti izvor lasera.
