Klasifikacija i upoređivanje jednokomodnih vlakana G. 652 i G.655

Prema specifikaciji ITU-T preporuke, jednodomno vlakno možemo podijeliti na G.652 (disperzijsko nepomaknuto jednodomno vlakno), G.653 (disperzijski pomaknuto vlakno), G.654 (skraćeno talasno pomaknuto vlakno), G. 655 (vlakno sa pomicanjem bez disperzije), G. 656 (vlakno sa pomicanjem bez nula disperzije) i G.657 (vlakno otporno na savijanje) jednodomno vlakno. Među njima su najmodernija jednodomna vlakna G.652 i G.655. Ovaj će rad detaljno objasniti klasifikaciju i razliku ova dva jednodomna vlakna.

Predstavljanje optičkih vlakana G.652

G. 652 vlakno je široko korišteno jednosmjerno vlakno, koje se naziva 1310nm jednosmjerno vlakno sa najboljim performansama, poznato i kao disperzijsko nepomaknuto vlakno. Prema profilu indeksa loma jezgre vlakna može se podijeliti na podudarna vlakna za oblaganje i depresivna vlakna za oblaganje. Performanse dvije vrste vlakana su vrlo slične. Prvi je jednostavan za proizvodnju, ali su gubici makro savijanja i gubici mikro savijanja nešto veći u talasnoj dužini od 1550 nm; potonji je nešto veći zbog gubitka veze.

Glavni pokazatelji

1. Prigušenje: ITU-T G.652 preporučuje da konstanta prigušenja optičkih vlakana u prozoru od 1310 nm i 1550 nm bude manja od 0,5 db / km i 0,4 db / km. Prozor 1310 je uglavnom u rasponu od 0,3-0,4db / km, s tipičnom vrijednošću od 0,35db / km; Prozor 1550 je uglavnom u rasponu od 0,17-0,25db / km, s tipičnom vrijednošću od 0,20db / km.

2. Disperzija: dopušteni raspon talasne dužine nulte disperzije je 1300 ~ 1324nm. Koeficijent disperzije je pozitivan na 1550 nm. Na 1550nm, tipična vrijednost koeficijenta disperzije D iznosi 17ps / (nm · km), a maksimalna vrijednost je obično manja od 20ps / (nm · km).

3. PMD: ITU-T preporučuje da koeficijent PMD vlakana G.652 bude manji od 0,5ps / (km) ^ 1/2, to jest, PMD od 400km vlakana iznosi 10ps. Međutim, zbog tadašnjih ograničenja procesnih uvjeta, koeficijent PMD ranog polaganja optičkih vlakana može biti veći.

4. Promjer modnog polja: promjer modnog polja na 1310nm je 8,6 ~ 9,5 μ m, a maksimalno odstupanje ne može premašiti ± 10%. Na 1550nm, promjer polja moda nije naveden u preporuci ITU-T, ali je uglavnom veći od 10,3 μ m.

Jednosmjerna vlakna G. 652 mogu se podijeliti u četiri vrste: G.652A, G.652B, G. 652C i G. 652D, a promjer jezgre kreće se od 8 μ m do 10 μ m. Među njima, jednodomna vlakna G.652A i G.652B imaju talasnu dužinu nulte disperzije blizu 1310nm, što je vrlo pogodno za primjene u pojasu od 1310nm. Zbog apsorpcije vode, jednomodna vlakna G.652A i G.652B nisu pogodna za WDM aplikacije. Jednodomna vlakna G. 652C i G. 652D imaju niži koeficijent slabljenja na 1550nm i eliminišu vrh apsorpcije vode blizu 1380nm. Mogu raditi na 1360nm ~ 1530nm kako bi podržali prijenos multipleksiranja s valnom podjelom (WDM). Među njima, G. 652D jednosmjerno vlakno najstrože je indeksno jednomodno vlakno na svim nivoima G.652 i može biti potpuno kompatibilno prema dolje. To je trenutno najnaprednije jednodomno vlakno sa ne-disperzijskim pomicanjem, koje se po strukturi ne razlikuje od običnog vlakna G.652. Na donjoj slici navedeni su osnovni parametri četiri vrste jedno modnih vlakana G.652.

Optičko vlakno G. 652 je najčešće korišteno optičko vlakno. Trenutno su, pored FTTH, gotovo sva optička vlakna koja se koriste u dalekim i velegradskim područjima optička vlakna G.652.

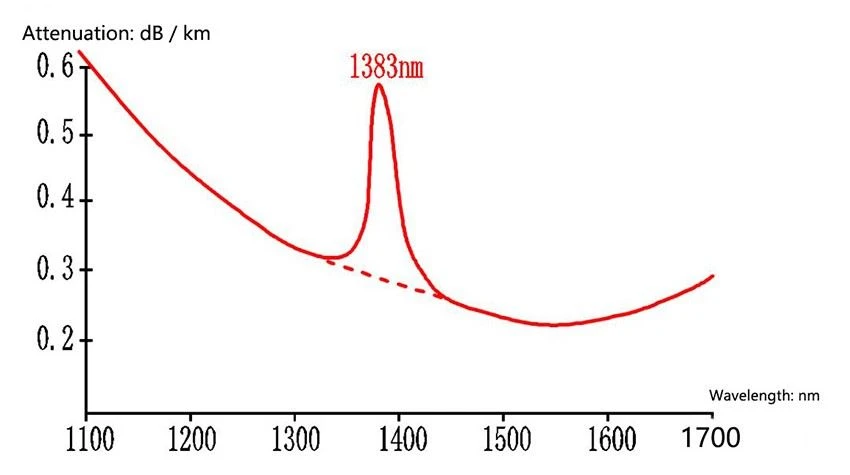

Iz distribucije energije svjetlosti, optički signal u jednosmjernom vlaknu ne prenosi se samo u jezgri, već i u oblogu. Iz dijagrama koeficijenta prigušenja konvencionalnih jednodomnih vlakana može se vidjeti da je prigušenje vlakana malo na 1310nm i 1550nm, a 1310nm i 1550nm također postaju dva najčešće korištena prozora valnih duljina jednodomnog vlakna.

G. 655 jednorežimski tip vlakana

Budući da je disperzija G.655 jednodomnog vlakna blizu nule, ali nije jednaka nuli na 1550nm, naziva se i vlakno sa pomicanjem nula disperzije ili NZDSF (vlakno pomaknuto bez nule disperzije).

U poređenju sa jednodomnim vlaknom G.652, jednomodno vlakno G.655 ima manju disperziju u C-opsegu (1530nm ~ 1565nm). U ovom opsegu funkcija optičkog pojačala može se u potpunosti uskladiti, a površina jezgre vlakana je veća. Kao poboljšano disperzijsko pomaknuto jednodomno vlakno, jednosmjerno vlakno G.655 može uravnotežiti miješanje četiri vala i druge nelinearne efekte. Jednomodno vlakno G.655 koje podržava veće rastojanje i veći kapacitet može zadovoljiti zahtjeve prenosa multipleksiranja gustih talasnih dužina (DWDM).

G. 652 i G.655 jednosmjerna vlakna: kako odabrati?

G. 652 jednosmjerna vlakna obično se koriste u LAN, man, pristupnoj mreži i CWDM prijenosu. Među njima je WDM prijenos ekonomičan i efikasan izbor. Općenito, jednosmjerno vlakno G.652 bez optičkog pojačanja signala koristi se za prijenos na kratke udaljenosti. Jednomodno vlakno G.655 druga je uobičajena vrsta vlakana u zemaljskoj mreži, koju karakterizira mala disperzija (uključujući disperziju i disperziju u polarizacijskom režimu), a općenito je raspoređena u dalekovodnoj prijenosnoj mreži i DWDM prijenosnoj mreži.

G. 652 jednosmjerna vlakna i njegova nadograđena jednomodna vlakna G.657 jeftina su standardna jednomodna vlakna, koja su vrlo pogodna za prijenos na kratke udaljenosti sa brzinom prijenosa manjom od 10Gbps. Ako vam je potrebna veća brzina prenosa od 10Gbps ili veće performanse na većoj udaljenosti prenosa, G.655 single mode fiber je dobar izbor bez obzira na cijenu.

Optičko vlakno G. 655 pomera nultu tačku disperzije na 1550 umesto na G.653, što eliminiše mešanje u četiri talasa i pogodno je za WDM sistem. G. 652 vlakno je najčešće korišteno vlakno koje ima dva prozora na 1310nm i 1550nm. Na 1310 nm, disperzija je mala, ali slabljenje je veliko, a na 1550nm, slabljenje je malo, ali disperzija je velika. Stoga se vrsta vlakana može razlikovati pomoću mjerača disperzije vlakana blizu 1550nm.
