U telekomunikacijama, linija oka, poznata i kao dijagram očiju.
Grafikon oka se formira preklapanjem svakog kodnog elementa talasnog oblika dobijenog skeniranjem zbog efekta osciloskopa nakon sjaja. Odnosi se na uzorak uocen na osciloskopu kada se eksperimentalna metoda koristi za procjenu i poboljšanje (tuningom) performanse prijenosnog sistema. Način promatranja grafa oka je da se osciloskopom proširuje izlazni kraj prijemnog filtera, a zatim podesite period skeniranja osciloskopa tako da osciloskop horizontalni period skeniranja bude sinhronizovan sa periodom primajućeg elementa koda. U ovom trenutku, graf viđen na osciloskopskom ekranu izgleda kao ljudske oči, pa se zove "graf oka".
Očni grafikon je čest pokazatelj kvalitete signala u brzom digitalnom prijenosu. Očni grafikon obično uključuje neke uzorke vremena napona koji je potreban za brzinu uzorka ispod brzine podataka. Savršeni dijagram očiju sadrži ogromnu količinu parametričkih informacija o signalu, kao da je izveden iz fizike, bez obzira na frekvenciju efekata.
Uticaj međukodnog ukrštanja i buke može se uočati iz dijagrama oka, koji odražava ukupne karakteristike digitalnog signala, kako bi se procijenio stepen prednosti i mana sistema. Stoga je analiza dijagrama očiju jezgro analize integriteta signala sistema velike brzine. Osim toga, ovaj graf se može koristiti za podešavanje karakteristika prijemnog filtera kako bi se smanjila među-kodna unakrsna priča i poboljšala performansa prijenosa sistema. Inženjeri ga mogu koristiti za provjeru integriteta signala dizajna i pronalasku problema rano u procesu dizajna. Koriste se u kombinaciji sa drugim mjerenjima kao što su brzina grešaka u bitovima, dijagrami očiju mogu pomoći dizajnerima da predvide performanse i identifikuju moguće izvore problema.
Postoji bliska veza između grafikona očiju i kvalitete u testiranju. Ako je dijagram očiju dobar i stabilno, to znači da je kvalitet modula dobar.
Postoji mnogo vrsta oblika očiju, kao i grafikoni očiju. Brzo možemo prosuditi kvalitet signala iz osobina oblika dijagrama očiju.

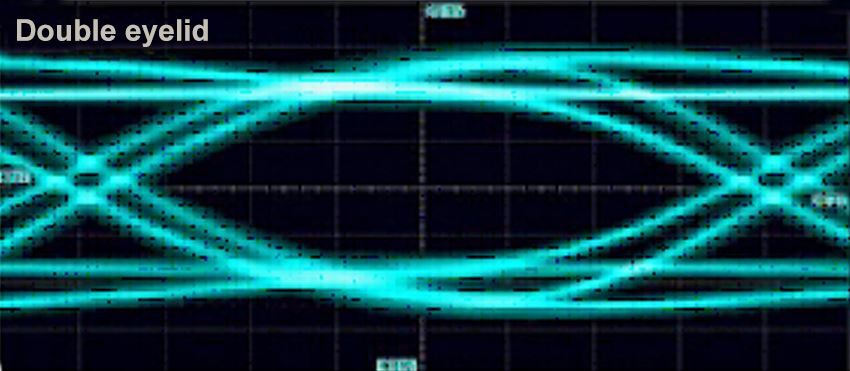

1. Grafikon očiju ispod ima "dvostruki kapak", što ukazuje na to da signal može biti unakrsna ili predodgojba.
2. Grafikon oka ispod "bloodshot eyes" ukazuje na loš kvalitet signala, moguće zbog neispravnih testnih metoda ili očitih PCB grešaka u ožičenju.
3. Kompletan dijagram očiju treba da sadrži sva stanja od "000" do "111", sa osam država koje formiraju jedan dijagram oka.
