Generalno, bakarni moduli od 10 GBase-T, SFP + optički moduli i SFP + kablovi velike brzine mogu se koristiti za implementaciju 10G Etherneta. Kako odabrati pravo rješenje za kablove 10G Ethernet data centra?
Bakarni modul od 10 GBase-T, optički modul SFP +, pregled brzih kablova SFP +
Bakarni moduli od 10 GBase-T SFP + posebno su dizajnirani za brze komunikacijske veze preko 10G Etherneta i mogu se prenositi putem Cat 6A / 7 kabla. To je prvi 10G modul koji isporučuje brzinu od 10G preko Ethernet bakarnih kablova i u skladu je sa standardima SDF-8431 i SDF-8432 MSA.
Optički modul 10GbE SFP + takođe se može koristiti za 10G mrežni prenos sa maksimalnom udaljenostom prenosa od 100km. Ima mnogo modela, poput 10Gbase-SR, 10Gbase-LR, 10Gbase-ER i 10G base-ZR i tako dalje.
Za SFP + DAC kabel velike brzine KORISTI bakarni kabl od 10GbE kao aktivni ili pasivni sklop dvostrukog koaksijalnog kabla sa SFP + spojevima na oba kraja kako bi se postigla 10G veza na kratke razdaljine. Stoga se SFP + kablovi velike brzine obično koriste za naslagane veze na ToR prekidače i za veze na kratkim udaljenostima između portova preklopnika na serverima i uređaja za skladištenje u rekovima i Ethernet sučeljima.
Koja je razlika između bakarnog modula od 10 GBase-T, SFP + optičkog modula i SFP + DAC kabla velike brzine?
Fleksibilnost&pojačalo; povratna kompatibilnost
10GBase-T bakarni modul KORISTI interoperabilnu 10GBase-T tehnologiju koja KORISTI RJ45 konektor i automatski pregovara između brzine 10/100 / 1000Mbps i 10G. Drugim riječima, bakarni moduli od 10 GBase-T kompatibilni su sa standardnom mrežnom opremom od bakrenih kablova. Optički modul 10GbE SFP + može se koristiti za 10G Ethernet i 10G optičke kanale, ali nije kompatibilan sa bakarnim sistemima kablova, iako se ponekad može koristiti za 1G optičke mreže. Što se tiče SFP + DAC kablova velike brzine, oni nisu kompatibilni sa postojećim gigabitnim Ethernet prekidačima i koriste se samo za veze sa 10G Ethernet prekidačima.
Kašnjenje
Potreba za malim kašnjenjem u velikim data centrima brzo raste kako se povećava upotreba privatnih aplikacija u oblaku. Niska latencija je presudna za osiguravanje brzog vremena odziva i smanjenje ciklusa praznog hoda CPU-a, poboljšanje efikasnosti centra podataka i ROI. Bakarni moduli od 10 GBase-T su PHY standard i mogu se blok-kodirati za besprijekoran prijenos podataka preko bakarnih kablova. Standard definira bakarni modul od 10gbase-T s vremenom primopredajnika od 2,6 mikrosekundi, SFP + vlakno koje KORISTI pojednostavljeni elektronski uređaj koji nije kodiran i kašnjenje od oko 300 nanosekundi po linku.
Udaljenost prijenosa
Maksimalna udaljenost prenosa bakarnog modula od 10 GBase-T na mrežnom kablu Cat6a ili Cat7 je 100 metara, a maksimalna udaljenost prijenosa od 10GbE SFP + optičkog modula na jednosmjernom vlaknu je 100 kilometara. Međutim, SFP + DAC kabel velike brzine može prenijeti najviše 10 metara, što je prikladnije za ožičenje u postolju i među rackom. Ako udaljenost prijenosa nije potrebno uzeti u obzir, SFP + DAC kabel velike brzine ima manju potrošnju energije i manju kašnjenje, što ga čini idealnim rješenjem usmjeravanja za usmjeravanje u podatkovnom centru.
Trošak
10GBase-T RJ45 modul obično je ožičen pomoću Cat6a ili Cat7 kabla, što je jeftinije od 10GbE SFP + optičkog modula. U data centru često su potrebne stotine kablova, a upotreba jeftinih kabela može uštedjeti mnogo novca. Pored toga, bakarni modul od 10 GBase-T maksimizira upotrebu postojeće bakrene kablovske strukture za ožičenje i štedi mnogo novca. Optički modul 10G SFP + mora koristiti relativno visoku cijenu jednosmjernog ili višemodnog vlaknastog džampera za prijenos, a troškovi održavanja sistema ožičenih vlakana su vrlo visoki. SFP + DAC kabel za velike brzine najjeftiniji je od tri, s jedinom nedostatkom što je udaljenost prijenosa vrlo ograničena.
Primjena

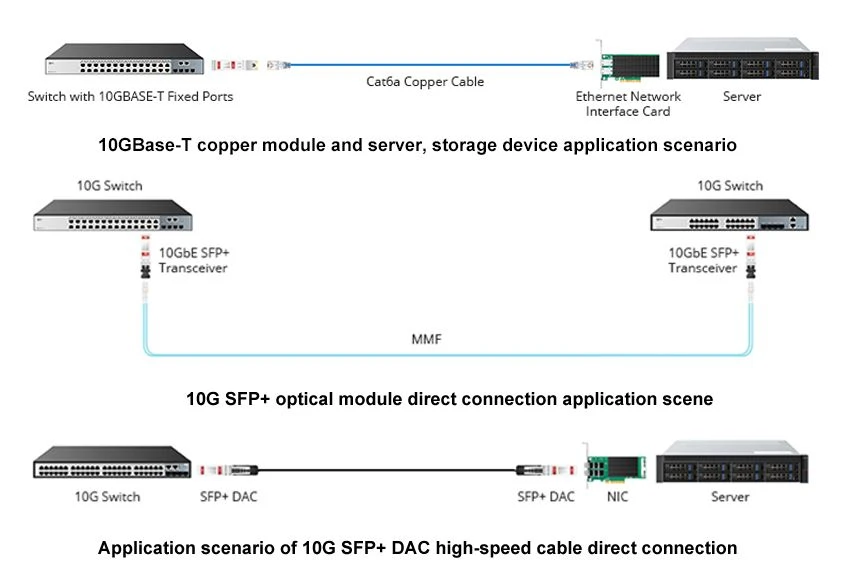

10GBase-T bakarni moduli, 10GbE SFP + optički moduli i SFP + DAC kablovi velike brzine mogu se koristiti za postizanje 10G Ethernet prenosa, ali imaju različite scenarije primene u data centrima i mrežama preduzeća . Bakarni moduli od 10 GBase-T SFP + obično se koriste za prenos kablovskih veza između vrha regala (ToR), MoR, EoR data centara i poslovnih mreža u krugu od 30 metara. Optički modul 10G SFP + obično se može primijeniti u ToR, MoR, EoR, matičnoj jezgri mreže podataka, a maksimalna udaljenost prijenosa je 100 km. Za SFP + DAC kablove velike brzine, koji se obično koriste za ožičenje veza između servera do vrha regala ili unutar nosača ToR prekidača, udaljenost prijenosa je obično unutar 10 metara, poput interkonekcije između prekidač na vrhu nosača i server ili uređaj za skladištenje. Sljedeća slika prikazuje tipične scenarije primjene bakarnog modula 10Gbase-T, 10G SFP + optičkog modula i SFP + DAC kabla velike brzine.
Zaključak
Ukratko, bakarni moduli od 10 GBase-T, SFP + optički moduli i SFP + DAC kablovi velike brzine razlikuju se u pogledu fleksibilnosti, kompatibilnosti sa unatrag, udaljenosti, kašnjenja aplikacije i cijene. Možete odabrati pravi proizvod prema potrebama vaše mreže. Treba imati na umu da će se bakreni kablovski sistemi postupno ukidati s tržišta s popularnošću optičkih kablovskih sistema, pa će stoga bakarni moduli 10Gbase-T biti ukidani sa tržišta. Sa smanjenjem cijene i potrošnje energije, optički modul 10GbE SFP + postaće idealno rješenje za mrežu podatkovnih centara.
