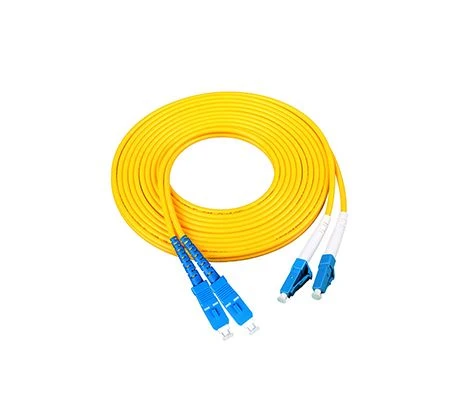

Sc do LC Single mode Duplex OS2 fiber patch kabeli smanjili su osjetljivost gubitka zavoja naspram standardnih kablova za zakrpe telekoma: Optimalno za fleksibilne instalacije u zatvorenim kablovnim setovima oni su sada mogli biti korišteni u zidovima, stropovima, vodovima (FTTH) i drugim nejasnim površinama bez brige o zavojima vlakana.
Osobine:
Visokokvalite ferrule.
Strict quality testing: Insertion Loss and Return Loss 100% tested.
PVC, OFNR, OFNP i LSZH jakna na zahtjev.
Aplikacije
CATV & FTTH
Data Center
Nadzorni sistem
Ethernet LAN Kabliranje
Optičke komunikacijske mreže vlakana
Oprema i instrumenti za optička vlakna
Međugradske, vanjske/zatvorene žice, prtljažnik itd.
Specifikacija
Parametar | jedinica | FC,SC,LC | ST,MU,MTRJ, | |||
SM | Mm | SM | Mm | |||
UPC | APC | UPC | UPC | UPC | ||
Gubitak umetanja | dB | ≤0.2 | ≤0.2 | |||
Povratni gubitak | dB | ≥55 | ≥65 | ≥35 | ≥55 | ≥35 |
Ponovenost | dB | IL≤0.2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
Trajnost | dB | IL≤0.2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
Razmjena | dB | IL≤0.2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
Kompresivna snaga | N | F>300 | ||||
Vijek trajanja operacije | Puta | n>1000 | ||||
Operacija Temperatura | °C | -40~75 | ||||
Temperatura skladištenja | °C | -45~85 | ||||
Promjer kabela | Cm | 0.9,2.0,3,0 ili je navedeno | ||||
Parametar
Konektori | SC na LC |
Jezgro | Jednostruki način rada |
Density | Simplex/ Duplex |
Završi/veličina | UPC/APC poljski |
dužina | Dostupne višestruke veličine (1m,3m,5m,10m,20m) |
težina | ≈30g |
Talasne dužine | 1310 i 1550nm |
Boja | Žuta jakna |
Polaritet | A(TX) na B(RX) |
SC interfejs: plavi veliki port --- njegova ljuska je pravougaona, a strukturne dimenzije pina i spojnog rukava koji se koriste su potpuno iste kao FC tip. Među njima, krajnje lice pina je uglavnom samljeno pc ili APC tipom, a metoda pričvršćivanja je tip plug-in zaveza bez rotacije. Opremljen je metalnim šrapnelom, koji je zgodan za skrivenu instalaciju. Ova vrsta konektora ima prednosti niske cijene, zgodan plug-in rad, mala fluktuacija gubitka umetaka, visoka kompresivna jačina i visoka gustinu instalacije.
LC interfejs: plavi mali kvadratni port --- napravljen je od pogodnog operativnog modularnog jack (RJ) mehanizma zaključavanja. Veličina pina i rukava je mala, što poboljšava gust optičkog konektora vlakana u okviru za distribuciju optičkog vlakana. Precizni keramički rukav osigurava dugoročno stabilna mehanička i optička svojstva.
SC-LC jednostruki mod optički skakač od vlakana ima sljedeće karakteristike: dobra zamjenjivost, niski gubitak umetaka, dobra poetivost, dobra vlačna izvedba, dobra stabilnost temperature, dobre performanse interpozicije i veliki gubitak povrata. Usvoji se keramička plug-in jezgra uvezena iz Japana Seiko, koja ima dug životni vjek i kontinuiranu razmjenu podataka bez gubitka paketa.
Podržava prilagođeni FC / LC / SC / ST konektor, UPC / APC single mode / multimode / OM3 / OM4, 10 Gigabit i ostali skakači.
Od SC do LC jedan kraj je povezan sa GBIC-om, a drugi kraj je povezan sa mini-GBIC-om ili SFP-om.
1. SFP port i njegov odgovarajući 10 / 100 / 1000BASE-T Ethernet port su optoelectronic multiplexed logično. Korisnici mogu izabrati jednu od njih prema stvarnoj situaciji umrežavanja, ali ne mogu raditi u isto vrijeme. Štoviše, samo je optički port u efektivnom stanju rada kada su dva priključka povezana.
2. Volumen modula SFP se smanjuje za polovinu od onog modula GBIC, a broj portova može biti više nego dvostruko na istoj ploči. Ostale funkcije SFP modula su u osnovi u skladu sa GBIC-om. Neki proizvođači prekidača nazivaju SMP modul minijaturizirani GBIC (mini-GBIC), koji podržava SX, LX, TX, LH, i radi 1000m.
3. XFP (10G Optical modul, može se koristiti u 10 Gigabit Ethernet, SONET i drugim sistemima, uglavnom pomoću LC interfejsa), xenpak (koristi se u 10 Gigabit Ethernet, koristeći SC interfejs).
