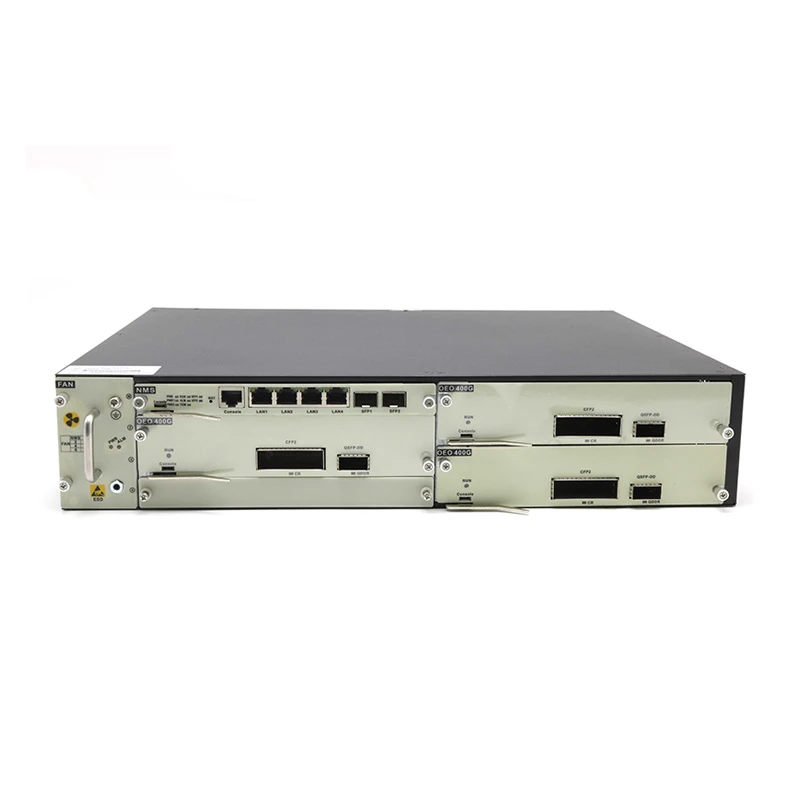

400G OEO odašiljač podržava 1xQSDP-DD klijentski interfejs i 1xCFP2 linijski-bočni interfejs za podršku jedno-kanalnog 400Gbps velikog-prenosa podataka. Najnaprednija koherentna tehnologija u industriji i FEC tehnologija kodiranja za ispravljanje grešaka unaprijed omogućavaju prijenos velikog{10}}kapaciteta,-velikih udaljenosti i visokih{12}}prenosa. Velika tolerancija disperzije: 20000ps.nm, Podešavanje talasne dužine kanala za podršku, Podrška-nadgledanje u realnom vremenu OSNR-a i stope greške u bitu. Koherentna DWDM optika može uvelike povećati kapacitet i doseg optičke mreže, 400G OEO modeli odgovaraju za HT6000 serije CH04, CH08, CH20 šasije.
|
SistemParameter |
TechnicalIindikator |
|
|
Model |
HT6000-OEO400G |
|
|
Centralna talasna dužina |
DWDM 1529.5~1565.50nm |
|
|
Brzina prenosa podataka |
400Gbps |
|
|
400G Interface |
Klijentska strana |
QSFP-DD 400G modul |
|
Line Side |
CFP2 400Gbps koherentni modul |
|
|
FEC (pojačanje, kašnjenje, BER prag) |
200G-QPSK, 20% SDFEC, 2x100G |
Rx OSNR Tolerancija: 13.8dB |
|
200G-16QAM-PS, 20% SDFEC, 2x100G |
Rx OSNR Tolerancija: 15.8dB |
|
|
400G-16QAM-PS, 20% SDFEC, 4x100G |
Rx OSNR Tolerancija: 21dB |
|
|
NMS |
TELNET, SNMP, WEB |
|
|
Veličina |
191 (Š) x 253 (D) x 42 (V) mm |
|
|
Životna sredina |
Radna temperatura |
-10 stepeni ~ 60 stepeni |
|
Temperatura skladištenja |
-40 stepeni ~ 80 stepeni |
|
|
Relativna vlažnost |
5% ~ 95% Bez-kondenziranja |
|
|
Potrošnja energije |
Manje ili jednako 50W |
|
HTFHT6000SeriesChassis podržava višestruke uslugeboardmiješanje:
|
HTFHT6000DWDMSerijeProizvod |
|||
|
HT6000 Šasija Opciono (Podržava dvostruku AC+ dvostruku DC zaštitu) |
1U 19-inčni CH04 |
1 slot za upravljanje mrežom |
3 univerzalna servisna slota |
|
2U 19-inčni CH08 |
1 slot za upravljanje mrežom |
7 slotova za univerzalnu uslugu |
|
|
5U 19-inčni CH20 |
1 slot za upravljanje mrežom |
19 slotova za univerzalnu uslugu |
|
|
NMS odbor |
Upravni odbor za kontrolu mreže HTF |
||
|
HTF Muxponder ploča |
400G koherentni TMUX: 4*QSFP28 do 1*CFP2 |
||
|
400G Muxponder: 4*QSFP28 do 1*QSFP-DD |
|||
|
200G koherentni TMUX: 2*QSFP28 do 1*CFP2 |
|||
|
40G&100G TMUX: 4*SFP28↔QSFP28 ili 4*SFP+↔SFP28 |
|||
|
10G TMUX: 8*1,25G↔10G ili 8*100M↔1,25G |
|||
|
HTF Transponder Board Optički relejni sistem pojačanja |
400G koherentni OEO/transponder: 1*QSFP-DD do 1*CFP2 |
||
|
100G koherentan OEO: 1*QSFP28 do 1*CFP |
|||
|
40G&100G OEO: 3*QSFP28 do 3*QSFP28 ili 3*QSFP+ do 3*QSFP+ |
|||
|
25G OTU: 4*SFP28↔4*SFP28 |
|||
|
10G OEO: 4*SFP+↔4*SFP+ |
|||
|
HTF Protection Board |
10G OCP (Optical Channel Protection): 2*SFP+↔2*SFP+ |
||
|
OLP: Zaštita optičke linije (1+1, 1:1, dvostruko ili jedno vlakno OLP opcije) |
|||
|
Sistemska ploča optičkog pojačanja |
EDFA ploča: pojačanje vlakana dopiranog erbijem- (BA LA PA) |
||
|
RFA: Ramanska vlaknasta ploča |
|||
|
SOA: 100G optički sistem pojačanja |
|||
|
Odbor za kompenzaciju disperzije |
DCM: Modul kompenzacije disperzije |
||
|
HTF MUX DEMUX ploča |
MDU: 1~16 talasnih dužina Multipleksiranje/Demultipleksiranje |
||
|
AWG: 40/48 Waves Multiplexing/Demultiplexing Card |
|||
|
OADM: Optički Add Drop Multiplexing Card |
|||
|
Sistem za praćenje optičkog kabla |
OTDR, OSW, FWDM, OPD, OPC itd |
||
|
HTF prilagođena ploča |
VOA, OSC, PLC/FBT optički razdjelnik, WSS itd |
||
Proširenje kapaciteta optičke mreže mora biti brzo kako bi se efikasno zadovoljile potrebe za širinom pojasa u razvoju. HTF-ovi DWDM/OTN proizvodi povećavaju kapacitet mreže po talasnoj dužini, poboljšavajući spektralnu efikasnost i smanjujući cijenu po bitu u DCI, metro i dugotrajnim- aplikacijama. Upotreba modula koji se mogu priključiti lako povećava kapacitet, značajno smanjuje potrošnju energije, pojednostavljuje održavanje i podršku i omogućava stvarnu platu-kako--rastete arhitekturu.
HTF integrirana DWDM rješenja uključuju mux/demux, pojačala, OLP/OTDR/WSS/optički prekidač itd. Plug{0}}and-optika smanjuje troškove održavanja i maksimizira vrijednost postojeće infrastrukture i povezanosti.
Ako imate projekt optičke mreže koji treba nadograditi kapacitet prijenosa, dobrodošli smo da kontaktirate HTF tim da prilagodite odgovarajuće rješenje za vas.
