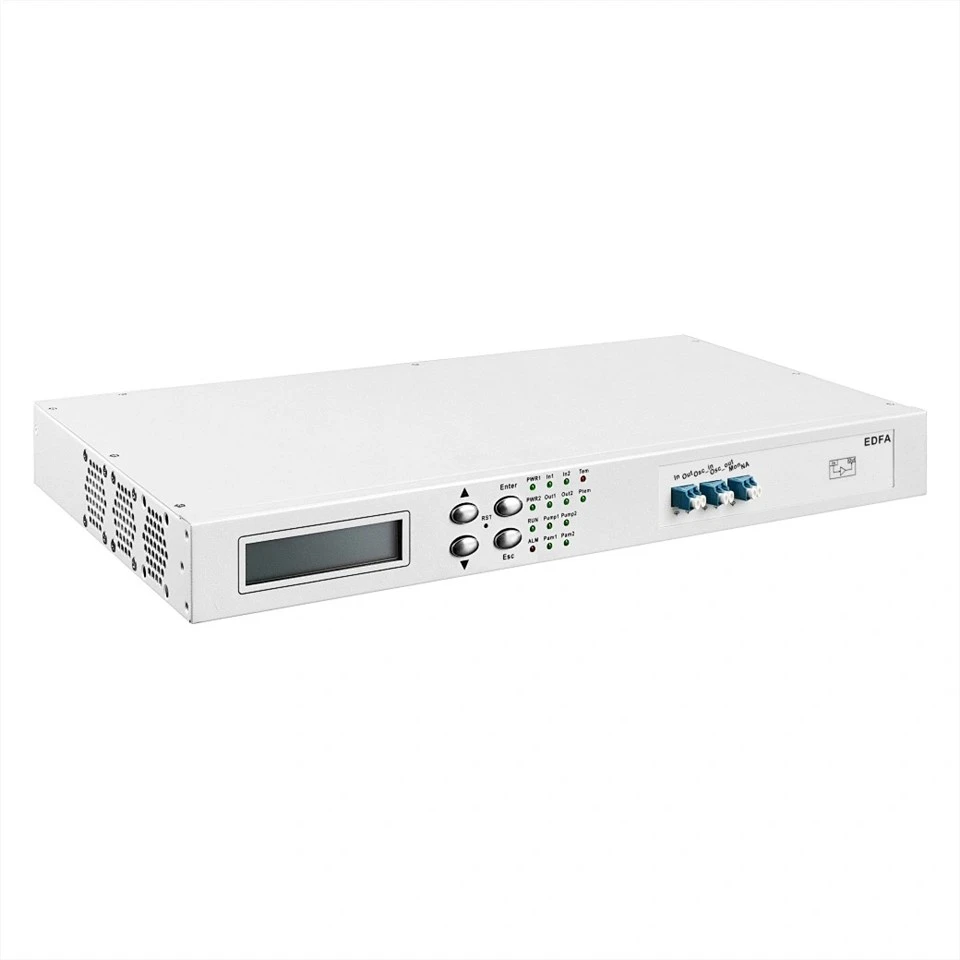

1U EDFA optičko pojačalo
Glavna funkcija opreme optičkog pojačala EDFA (Erbium Doped Fiber Amplifier) je kompenzacija snage signalne svjetlosti u prijenosnoj vezi. Može istovremeno pojačati optičke signale do 48 kanala (razmak između kanala je 100 GHz) ili 96 kanala (razmak između kanala je 50 GHz) u C opsegu. Ima karakteristike ravnog pojačanja, podesivog pojačanja i niskog indeksa šuma. To je nezamjenjiv i važan dio DWDM sistema i budućeg-sistema velike brzine i svih-optičkih mreža-prenosa na daljinu.
|
Parametar |
Min. |
Tipical |
Max. |
Jedinica |
|
|
Operativna talasna dužina |
1528 |
1565 |
nm |
||
|
Izlazna snaga |
22 |
dBm |
|||
|
Dobitak |
8 |
33 |
dB |
||
|
Input Power |
BA |
-10 |
|
Max.Output -Pojačanje |
dBm |
|
PA/LA |
(Maks. ulaz-29) |
Max.Output -Pojačanje |
|||
|
Noise Figure |
5.0 |
dB |
|||
|
Gain Flatness |
1.0 |
dB |
|||
|
Input Threshold |
-34 |
Može se podesiti |
dBm |
||
|
Gubitak zavisnosti od polarizacije |
0.3 |
dB |
|||
|
Pojačanje zavisnosti od polarizacije |
0.4 |
dB |
|||
|
Polarizacijski mod Disperzija |
0.5 |
ps |
|||
|
Curenje snage pumpe |
-29 |
dBm |
|||
|
Povratni gubitak |
45 |
dB |
|||
|
Životna sredina |
Radna temperatura |
-10 stepeni ~ 60 stepeni |
stepen |
||
|
Temperatura skladištenja |
-40 stepeni ~ 80 stepeni |
stepen |
|||
|
Relativna vlažnost |
5% ~ 95% Bez-kondenziranja |
||||
|
Potrošnja energije |
Manje ili jednako 15 |
W |
|||
|
Veličina proizvoda |
442(W)* 250(D)* 44(H) |
mm |
|||
|
Veličina pakovanja |
53*35*14, ( 5KG) |
cm |
|||
EDFA pojačalo se može podijeliti na: pojačalo snage, linijsko pojačalo i pretpojačalo prema mjestu primjene;
BA pojačalo snage: Ima karakteristike velike ulazne snage, velikog pojačanja i visokog izlaza. Uglavnom se koristi na kraju odašiljanja DWDM sistema za povećanje optičke snage DWDM sistema u vlakna;
LA linijsko pojačalo: Ima karakteristike niske ulazne snage, velikog pojačanja i visokog izlaza. Uglavnom se koristi između dva mrežna čvora DWDM sistema za povećanje snage prenosa DWDM sistema;
PA pre{0}}pojačalo: Ima karakteristike niske ulazne snage, visokog pojačanja i niske izlazne snage. Uglavnom se koristi na kraju DWDM sistema za povećanje optičke snage prijema DWDM sistema;
- Standardni 19 inča 1U visina;
- Podržava optičko pojačanje DWDM sistema u C opsegu;
- Podržava opciono ulazno pojačanje sa OSC signalom;
- Podržava pojačanje snage, linijsko pojačanje (sekundarno optičko pojačanje) i pretpojačavanje;
- Nadgleda: pogonsku struju pumpe, izlaznu snagu pumpe, prekidač pumpe, temperaturu pumpe, ulaznu optičku snagu, izlaznu optičku snagu i temperaturu modula;
- Podržava podesivi prekidač pumpe, AGC režim i APC režim (ulazna i izlazna optička snaga su podesiva).
- Podržava optički port za nadzor (MON).
- LCD ekran se koristi za vrlo intuitivno prikazivanje podataka, što je korisnicima zgodno za rad.
